技术领域：电驱动变速箱、模态分析、仿真对标、MASTA 建模
随着新能源电驱动系统向高速化、高集成化发展，电动汽车变速箱模型模态测试验证愈发重要。在电动汽车变速箱研发中，模态特性直接影响整机 NVH 表现与运行可靠性。此前系列文章已完成单半壳体、螺栓组合壳体的 MASTA 建模与模态试验对标，本篇聚焦含齿轮、轴、轴承等内置构件的完整变速箱壳体，进一步开展试验与仿真的精细化验证，为电驱变速箱高精度建模提供工程参考。
本次模态测试延续统一试验方案，采用力锤激励结合移动加速度传感器，精准采集结构各阶振型；试验时轴承仅承受重力载荷，该工况同步映射至 MASTA 仿真模型，确保试验与仿真边界条件高度一致。

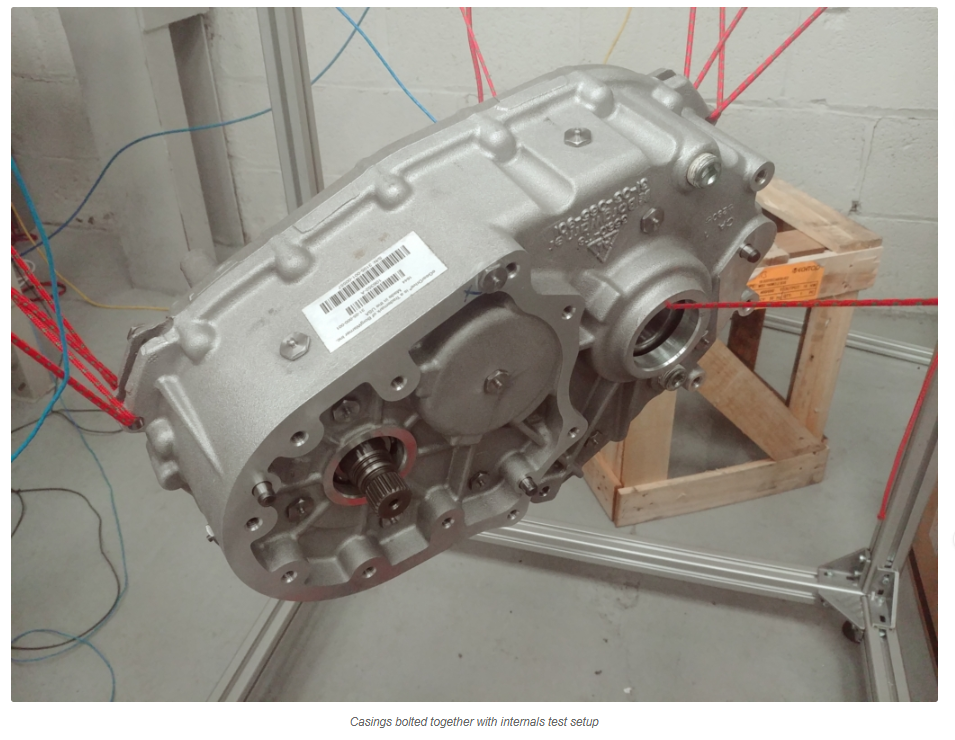

带内置构件、螺栓装配成型的壳体试验装置
内置构件齐全、螺栓装配成型的壳体 MASTA 模型
轴承建模方案：影响仿真精度的关键因素
变速箱轴承与壳体、传动轴的装配关系复杂，轴承建模方式直接决定仿真与试验的匹配度。本次针对两种主流建模思路开展对比：
- 单点耦合节点建模：在轴承中心设置单一节点实现连接；
- 环形节点组建模：按轴承滚动体位置布设环形节点组；
- 套圈结构建模：在壳体有限元中直接构建轴承套圈，还原实际装配连接区域。
本次研究中，变速箱轴承与传动轴为滑动配合、与壳体为过盈配合，核心目标是筛选适配该结构、精度最优的有限元建模方案。

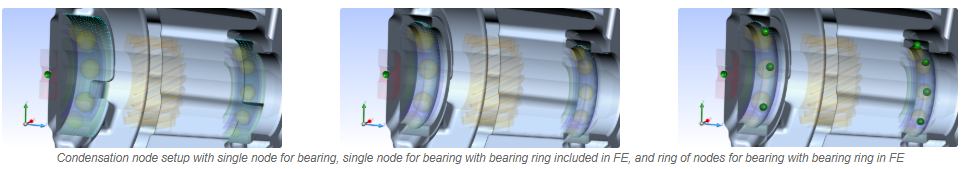

轴承单点缩聚节点设置、含轴承套圈有限元单点轴承节点、带套圈有限元环形轴承节点
试验一致性校验：确保数据可靠性
试验前通过模态置信准则（MAC）矩阵完成一致性校验，结果显示矩阵非对角域相关系数极少，证明加速度传感器点位布设合理、数量充足，可完整、精准捕捉结构全阶振型，为后续仿真对标奠定可靠数据基础。

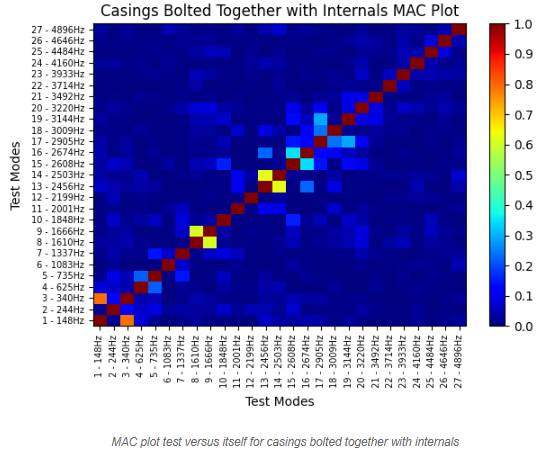

内置构件装配壳体自对比模态置信准则图谱
试验与仿真对标结果：高频匹配度优异
对比试验与仿真的 MAC 矩阵及固有频率，核心结论明确：
- 4kHz 以内匹配度极佳，频率越高，模态相关性呈小幅下降趋势；
- 绝大多数模态固有频率误差控制在5% 以内，满足工程仿真精度要求；
- 1kHz 低频区间少量模态频率偏差略大，此类模态多为壳体刚体模态，实际运行中对壳体振动影响有限，且振型 MAC 相关系数仍保持较高水平，不影响核心结构模态分析。

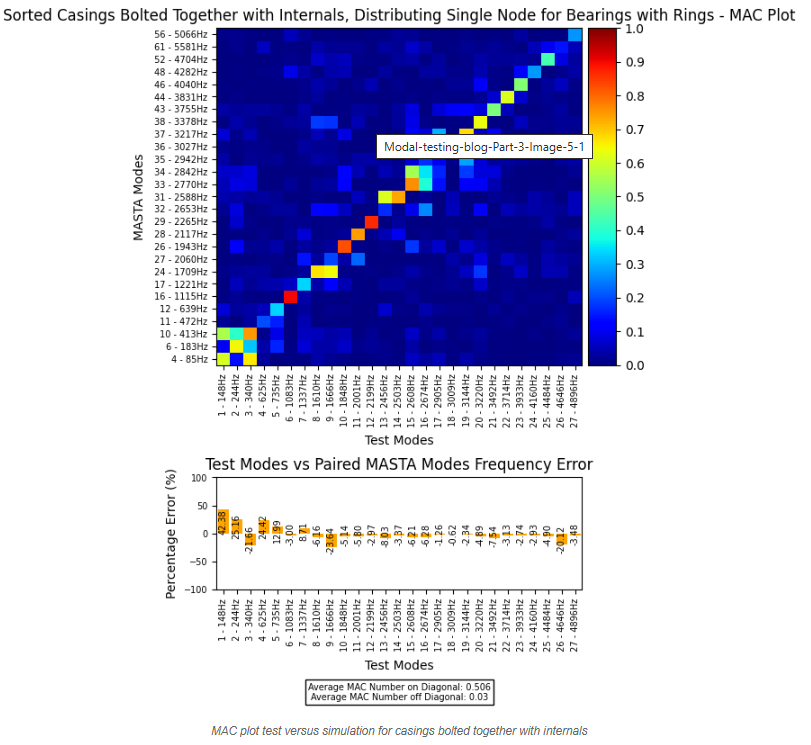

内置构件装配壳体试验与仿真模态置信准则对比图谱

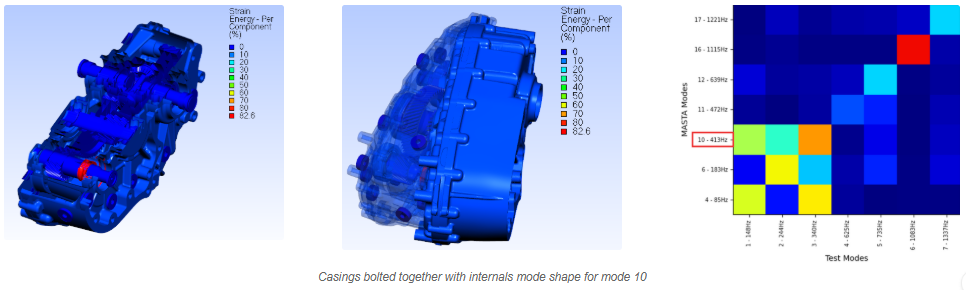

带内置构件的螺栓装配壳体10阶振型

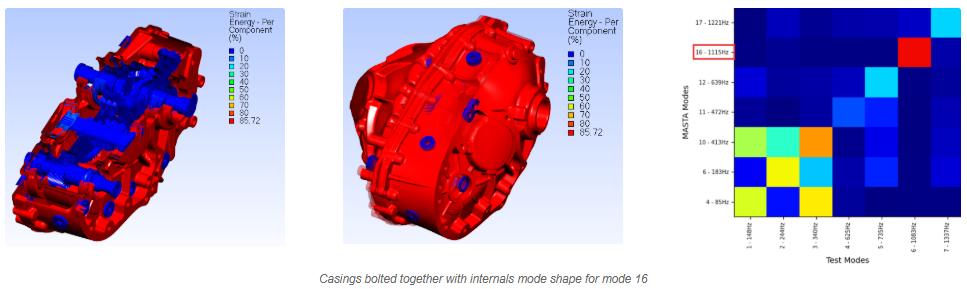

带内置构件的螺栓装配壳体10阶振型
重点关注壳体高应变能、面板形变扩张等关键振型 —— 这类模态是齿轮激励、电机激振等 NVH 分析的核心，本次验证中其 MAC 相关系数表现优异，说明试验完整捕捉关键振型，仿真模型可精准还原核心结构动态特性。

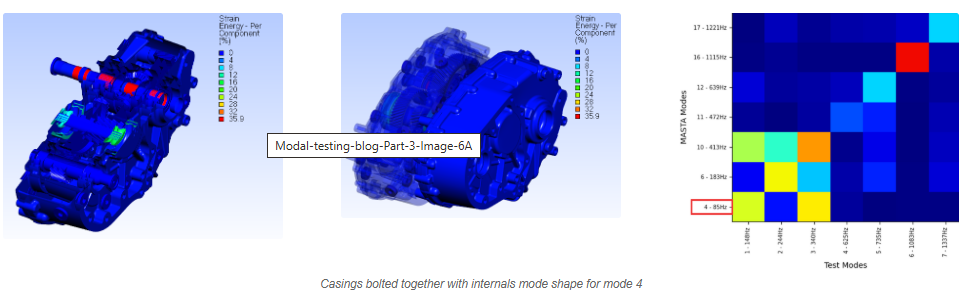

带内置构件的螺栓装配壳体10阶振型
研究采用对角域平均 MAC 相关系数，对比不同轴承建模方案下有限元模型的试验 – 仿真匹配效果，核心结论如下：
- 在壳体有限元模型中增设轴承套圈结构，可显著提升模态匹配精度；
- 采用Distributing时，布设轴承环形节点组对模态匹配度几乎无改善，原因是分布耦合不会改变结构整体刚度；
- 采用Kinematic时，布设轴承环形节点组可有效提升模态匹配精度。
不同轴承建模方案对应的对角域平均 MAC 相关系数对照表
继前两篇文章完成单半变速箱壳体、螺栓紧固后组合壳体的模态试验验证后，本次研究进一步完成搭载齿轮、传动轴、轴承内置构件的完整变速箱壳体模态建模验证。
在 5 千赫兹频率范围内，所有轴承建模方案的对角域平均 MAC 相关系数均高于 0.4，绝大多数模态固有频率仿真与试验误差低于 5%。
